Железобетонные лотки — один из самых распространенных элементов инженерной инфраструктуры. Несмотря на внешнее сходство, изделия для прокладки теплосетей и системы поверхностного водоотведения решают диаметрально противоположные задачи. Их конструктивные различия продиктованы не только ГОСТами и сериями типовых проектов (например, 3.006.1-2.87), но и физикой процессов, протекающих внутри или снаружи канала.
Назначение и условия эксплуатации

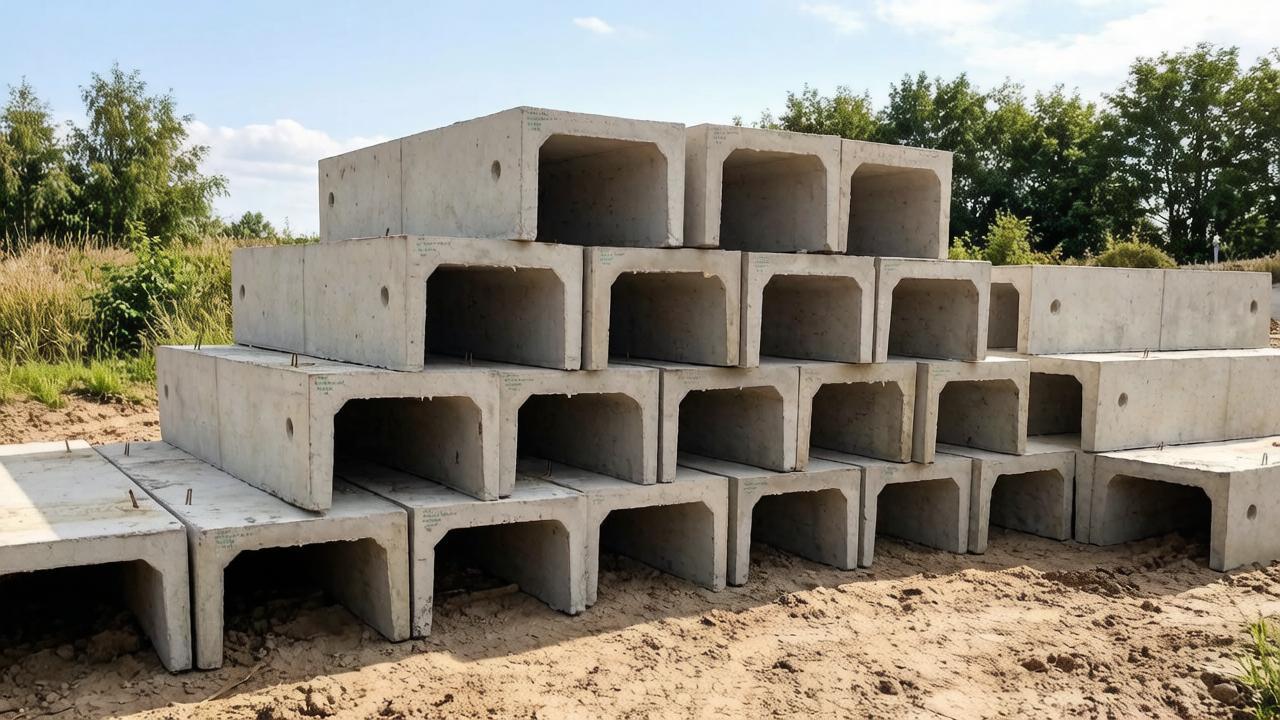

Лотки теплотрасс (серия ЛК) предназначены для защиты трубопроводов горячего водоснабжения и отопления от механических повреждений, давления грунта и агрессивных грунтовых вод. Они создают герметичный канал, который сохраняет тепло носителя и предотвращает коррозию труб. Ключевая особенность среды внутри такого канала — высокая температура (до +150 °C в пиковом режиме) и наличие теплоизоляции на самих трубах. Кроме того, конструкция должна выдерживать значительные вертикальные нагрузки от грунта и транспорта (категории К1–К15).
Дренажные лотки служат для сбора и быстрого отвода поверхностных вод: дождевых, талых или технических стоков с дорог, аэродромов, парковок и промышленных площадок. Среда здесь холодная, химически нейтральная (или слабощелочная/кислая при наличии дорожных реагентов), а главная задача — обеспечить максимальную пропускную способность потока без застоя воды и гидростатического давления на прилегающие грунты.
Конструктивные отличия
Разница в назначении формирует специфические инженерные решения:
| Параметр | Лотки теплотрасс (ЛК) | Дренажные лотки |
|---|---|---|
| Герметичность корпуса | Полностью монолитный железобетонный профиль без технологических отверстий. Герметичность критична для сохранения тепловой энергии и исключения попадания влаги к трубе извне. Часто требуют дополнительной наружной гидроизоляции мастиками. | Имеют перфорированные стенки (в случае систем мелкого заложения) или специальные щелевые прорези в верхней части для приема воды. В линейном дождеприемном водоотводе корпус сплошной, но открытый сверху под решетку. |
| Наличие крышки | Обязательно комплектуются верхними плитами перекрытия (ПТ). Канал должен быть закрыт наглухо, чтобы исключить контакт теплоносителя с внешней средой и защитить трубы от веса вышележащего грунта или дорожного полотна. | Как правило, открытого типа или закрываются чугунными, стальными либо полимерными водоприемными решетками. Решетка задерживает крупный мусор (листву, ветки), но беспрепятственно пропускает воду внутрь. |
| Внутренняя геометрия | П-образное сечение рассчитывается с учетом диаметра изолированной трубы и воздушного зазора. Стенки имеют значительную толщину (часто более 80–100 мм) для обеспечения прочности и теплоизоляционной инерции. Форма часто имеет скосы у основания для удобства монтажа труб. | Классическое V-образное, U-образное или параболическое сечение. Гладкая внутренняя поверхность минимизирует гидравлическое сопротивление, препятствует заилению и нарастанию биологической пленки, обеспечивая самоочистку потоком. |
| Маркировка и габариты | Маркировка серии ЛК строго регламентирует размеры в дециметрах (например, ЛК 300.90.60 означает длину около 3000 мм, ширину 900 мм и высоту 600 мм). Длина стандартизирована (чаще всего 2990 мм по фактической длине тела бетона). | Размеры диктуются расчетным расходом воды (литры в секунду). Могут быть как мелкими пластиковыми бордюрами длиной 500–1000 мм, так и массивными бетонными секциями, где длина вторична по отношению к ширине гидравлического сечения. |
| Материал и класс бетона | Тяжелый гидротехнический бетон высоких марок (М300–М400, классы B25–B30) с низким коэффициентом водопоглощения ($W_4$–$W_6$) и обязательным армированием стальной арматурой класса А-III (А400) или преднапряженной арматурой. | Бетон классов B25–B35, часто фибробетон (с добавлением полипропиленовой или стальной фибры для сопротивления ударным нагрузкам) или полимербетон. Для скоростных магистралей применяются чугунные или нержавеющие аналоги. |
| Узлы сопряжения | Элементы стыкуются «паз в гребень» или через сварку закладных деталей с последующей обязательной заделкой швов цементным раствором и битумной мастикой для достижения абсолютной водонепроницаемости. | Соединяются торцевыми замками с использованием эластичных уплотнительных профилей (EPDM-резины), что допускает небольшие подвижки грунта без разгерметизации линии. |
Армирование и долговечность
Лотки ЛК испытывают комплексное воздействие: внешнее давление грунта изнутри дополняется внутренним тепловым расширением трубопровода. Поэтому их армирующий каркас выполняется замкнутым, с усилением зон опирания.
Дренажные лотки подвергаются циклическому замерзанию и оттаиванию насыщенного водой бетона. Главный враг такой конструкции — морозное разрушение. Поэтому в них закладываются воздухововлекающие добавки, повышающие морозостойкость до показателей $F200$–$F300$, тогда как для лотков ЛК этот показатель может быть ниже ($F100$–$F200$), но приоритет отдается термической трещиностойкости.
Типичные ошибки применения
- Использование дренажных лотков вместо ЛК: попытка проложить трубу отопления в открытом желобе приведет к колоссальным теплопотерям, ускоренному остыванию носителя и размораживанию системы в зимний период, а также к быстрой коррозии металла.
- Применение лотков ЛК для ливневки: глухой закрытый короб быстро переполнится во время сильного дождя, создаст подпор воды и избыточное гидростатическое давление, которое выдавит грунт или разрушит дорожное покрытие над каналом.
- Экономия на крышках ЛК: укладка труб без верхних плит недопустима — вес проезжающего транспорта неминуемо раздавит трубопровод.
Главное отличие заключается в отношении к воде и теплу. Лоток теплотрасс (ЛК) — это сухой, герметичный и тяжелый защитный футляр, работающий как термос. Дренажный лоток — это проводник, чья эффективность зависит от способности пропустить сквозь себя максимальный объем жидкости. Попытка заменить одно другим ведет либо к авариям на инженерных сетях, либо к быстрому разрушению объектов благоустройства из-за подтопления. При проектировании выбор между ними определяется исключительно гидравлическим и теплотехническим расчетом, прописанным в соответствующих СП (Сводах правил).
