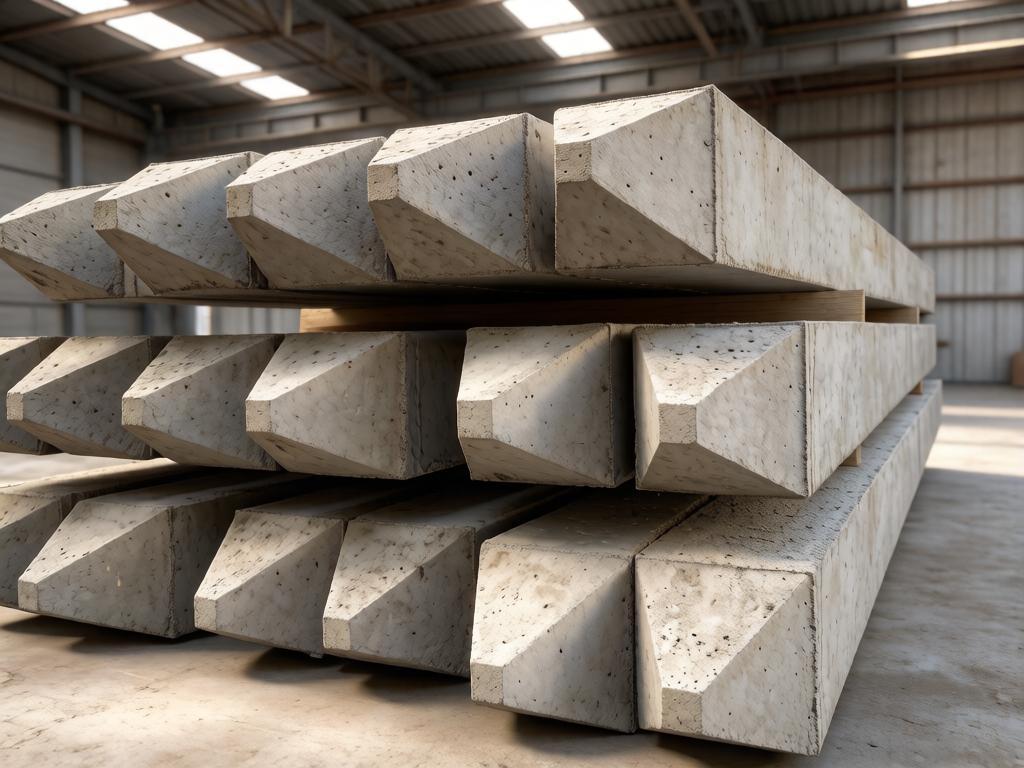

Выбор между цельными и составными железобетонными сваями — это классическая инженерная дилемма, решение которой определяет не только стоимость нулевого цикла строительства, но и саму возможность возведения объекта. В нормативной документации РФ для забивных конструкций часто используется маркировка ССН (свая составная нижняя секция). Несмотря на то что монолитное изделие априори обладает большей несущей способностью за счет отсутствия слабых зон в стыках, существует ряд условий, при которых заводское сращивание становится безальтернативным или экономически оправданным.
Конструктивные различия
- Цельные сваи представляют собой монолитный железобетонный стержень длиной до 12–16 метров (реже до 20 м), изготовленный методом предварительного натяжения арматуры. Их главный недостаток — хрупкость при транспортировке и ограниченная длина, продиктованная габаритами дорог и возможностями заводов ЖБИ.
- Составные сваи (ССН) состоят из двух или более секций (нижней и верхней), которые погружаются последовательно. Соединение осуществляется сваркой закладных стальных деталей, болтовыми фланцами или специальными клеевыми швами. Наиболее надежным считается соединение «стаканного типа» со сваркой выпусков арматуры.
Когда выгодно использовать цельные сваи
Если геология участка позволяет опереться на прочные слои грунта на глубине до 12 метров, а логистика не вызывает вопросов, цельные сваи всегда будут приоритетным выбором:
- Экономия времени: цикл погружения одной конструкции вместо двух-трех сокращает сроки работ по устройству ростверка на 25–40%.
- Отсутствие концентраторов напряжений: монолит работает как единое целое, исключая риск разрушения узла стыка при горизонтальных нагрузках или морозном пучении.
- Снижение стоимости материалов: отсутствие затрат на изготовление сложных стыковочных узлов и накладок.
Когда необходимо переходить на составные сваи (сценарии выгоды)
Сращивание свай на объекте перестает быть вынужденной мерой и становится выгодным решением в следующих случаях:
1. Преодоление транспортных ограничений Длина стандартной еврофуры составляет около 13,6 метра. Перевозка цельной сваи длиной 16–20 метров требует заказа спецтралов с удлиненными платформами, сопровождения ГИБДД и разработки маршрутов в объезд низких мостов и ЛЭП. Стоимость такой логистики может превышать экономию от использования цельного изделия. Составные секции стандартного размера (8–10 + 6–10 метров) легко перевозятся обычным длинномером.
2. Ограниченные технологические возможности копра Современные копровые установки имеют вылет мачты, рассчитанный на определенную длину сваи. При работе в стесненных условиях плотной городской застройки, внутри существующих зданий или под землей (например, при реконструкции метрополитена) невозможно развернуть мачту для вертикальной подачи 16-метровой балки. Нижняя секция погружается первой, затем наращивается верхняя, которая проходит сквозь габариты оборудования.
3. Сложная геология и необходимость лидерного бурения При прохождении торфяников, илов или текучих глин глубиной свыше 10 метров возникает проблема «эффекта поршня». Длинная цельная свая перекрывает ствол скважины, создавая избыточное давление грунтовой воды, что ведет к обрушению стенок и потере несущей способности основания. Короткую нижнюю секцию проще погрузить через предварительно пробуренную скважину (лидер), обеспечив проектную отметку острия в плотных грунтах.
4. Экономика складского запаса для генподрядчика Компании, ведущие строительство типовых объектов (например, линий ЛЭП или модульных котельных) в разных регионах, выгоднее держать на базе набор стандартных 9- и 12-метровых секций. Из них можно собрать сваю любой необходимой длины под конкретный выезд, минимизируя неликвидные остатки нестандартных цельных изделий на складе.
Технико-экономический расчет: скрытые затраты на сращивание
Выгода от составных свай исчезает, если не учитывать удорожание процесса погружения. К базовой стоимости железобетона добавляются:
- Стоимость оголовника и центрирующих элементов: закладные детали увеличивают металлоемкость секции на 5–8%.
- Трудозатраты на монтаж стыка: время работы сварщика непосредственно на точке погружения (часто в неудобном положении).
- Амортизация техники: простой копра во время сварки и охлаждения стыка обходится в среднем в 4–7 тысяч рублей в час.
- Контроль качества: ультразвуковой или визуально-измерительный контроль каждого сварного шва обязателен согласно СП 45.13330.
По усредненным данным рынка 2024–2025 годов, один узел соединения увеличивает итоговую стоимость погонного метра фундамента на 15–25% относительно цельного аналога той же длины. Однако эта переплата полностью нивелируется, если альтернативой является аренда сверхдлинного транспорта или полная смена метода устройства фундамента.
Технологические риски и способы их минимизации
Главный враг составной сваи — изгибающий момент в зоне стыка. Если при забивке происходит отклонение нижней секции от вертикали (уход с оси), верхняя секция при монтаже получает колоссальный изгиб.
- Решение: использование жестких кондукторов и обязательное лидерное бурение при малейшем риске отклонения. Кроме того, применение свай ССН не рекомендуется для фундаментов под тяжелое оборудование с высокими динамическими нагрузками (молоты, компрессоры), где вибрации могут спровоцировать усталостное разрушение сварных швов.
Альтернатива: буронабивные сваи
В ситуациях, когда составные забивные сваи становятся слишком дорогими из-за сложности стыковки, а цельные не проходят по длине, современные строительные нормы предлагают переход на технологию буронабивных свай (БНС). Они формируются прямо в грунте путем заливки бетона в скважину. Это исключает проблемы транспортировки и ограничения по длине, однако значительно повышает требования к контролю качества бетонной смеси и защите стенок скважины от обвала.
Чек-лист принятия решения (алгоритм выбора)
Для объективной оценки инженеру ПТО следует пройтись по следующим пунктам:
- Требуемая длина > 14 м? → Переходим к п. 2, иначе выбираем цельные.
- Есть ли разрешение на проезд негабарита по маршруту? Нет → Составные.
- Позволяет ли мачта копра работать с нужной длиной в данных осях? Нет → Составные.
- Глубина слабых грунтов > 10 м? Да → Рассмотреть составные с лидером или БНС.
- Расчет сметы: (ЖБИ + Логистика Цельных) vs (ЖБИ ССН + Узлы + Простои копра + Контроль). Выбираем меньшее.
Итоговый вывод
Использование составных свай (ССН) выгодно тогда, когда суммарные затраты на сложную логистику, аренду специализированного транспорта для перевозки цельных балок или полную невозможность применения короткой номенклатуры превышают 20-процентную надбавку за узлы стыковки и дополнительные маш-часы копра.
Главное правило инженера-проектировщика звучит так: составная свая — это инструмент преодоления физических и логистических барьеров площадки. Если эти барьеры отсутствуют, стремление сэкономить на закупочной цене коротких секций неизбежно приведет к убыткам на этапе производства работ из-за простоев техники и необходимости строгого контроля каждого сварного соединения.
